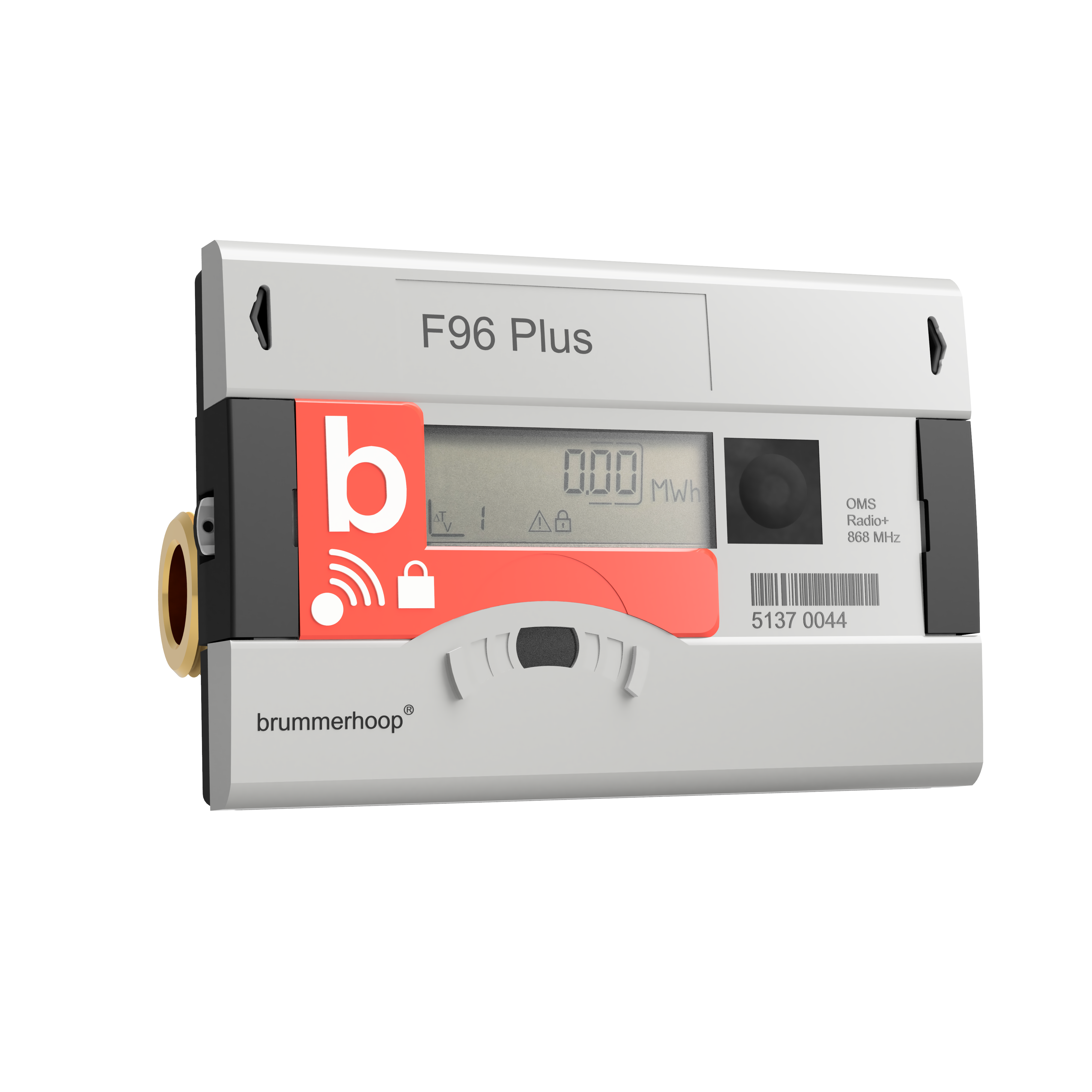

F96Plus Qp2,5 DN20 130mm Ultraschall-Funk-Wärmezähler (wireless M-Bus, OMS)
Optionale Erweiterungen
Installationszubehör
Geeignet für Wohnungsgrößen bis 300 m² und für Hausübergabestationen der Nah- und Fernwärme, Heizungs- und Warmwasserbereitungsanlagen
Messprinzip: Ultraschall
Nenndurchfluss Qp: 2,5 m³/h
Anschlussgewinde: 1 Zoll flachdichtend
Nennweite / Baulänge: 20 mm / 130 mm
Alle Leistungsmerkmale auf einen Blick:
- Abnehmbares Rechenwerk mit 1,5 m Kabellänge und Wandhalter
- Funkmodul 868MHz (OMS) inkl. AES-Funkschlüssel zur sicheren Fernauslesung
- Rückfluss- und Lufterkennung
- Integrierte optische Schnittstelle
- 2 freie Steckplätze für Optionsmodule
- Optionsmodule und 230V AC Modul vor Ort nachrüstbar
- Anschluss an 230V AC Netzspannung über optional erhältliches und nachrüstbares Modul möglich
- Einbaulage: beliebig
- Integrierter Historienspeicher (Datalogger)
- Unempfindlich gegen Verschmutzung
- 10-Jahres-Langzeitbatterie, wechselbar
- Keine Ein- und Auslaufstrecken erforderlich
Lieferumfang:
Kompakt-Wärmezähler bestehend aus Rechenwerk inklusive Batterie, Durchflusssensor, Temperaturfühler und Dichtungen. Inklusive Eichgebühr.
Der F96Plus - High-End-Produkt für höchste Ansprüche
Der servicefreundliche Ultraschallzähler F96Plus ist ein High-End-Produkt für die vollelektronische Überwachung und Erfassung des Energieverbrauchs in Hausübergabestationen der Nah- und Fernwärme, in Heizungs- und Warmwasserbereitungsanlagen sowie in Kälteanlagen. Er verfügt über einen Datenspeicher, der es ermöglicht, die Werte der Vormonate mit den aktuellen zu vergleichen. Die vom Rechenwerk ausgelesenen Daten werden im Display angezeigt. Dazu sind im Display verschiedene Register mit zugeordneten Anlageninformationen (z. B. Energiemengen, Wassermengen, aktuelle Temperaturen, Maximum-Werte) als nacheinander abrufbare Schleifenfunktionen angelegt. Der F96Plus besitzt 6 Anzeigeschleifen (Hauptschleife, Stichtagsschleife, Infoschleife, Impulseingangsschleife, Tarifschleife, Monatsschleife).Der F96Plus ist NOWA-prüffähig und in den Nenngrössen Qp 0,6 bis 60 m³/h lieferbar.
Erweiterungsmöglichkeiten des Wärmemengenzählers
Der F96Plus verfügt über ein abnehmbares Rechenwerk mit einem 1,5 m langen Verbindungskabel zum Durchflusssensor und einem Wandadapter; das bedeutet, Sie können den Durchflusssensor ohne das Rechenwerk installieren und die Anzeige an einer besser zugänglichen Stelle an der Wand anbringen. Das Rechenwerk kann vor Ort nachträglich mit unterschiedlichen Optionsmodulen (M-Bus, 2 Impulsausgänge Energie + Volumen, 2 Impulseingänge, 2 analoge Ausgänge 0/4 - 20 mA, RS232- oder RS485-Schnittstelle) und mit einem Spannungsnetzteil** ausgerüstet werden. Die im Lieferumfang enthaltene Batterie ist ausgelegt für eine Betriebsdauer von 10 Jahren und kann bei Bedarf gewechselt werden.
Alle F96Plus Wärme- und Kältezähler verfügen über eine integrierte optische Schnittstelle, über die der Zähler, mit Hilfe der Software "IZAR@Mobile 2" und einem separat erhältlichen Bluetooth-Optokopf, konfiguriert und ausgelesen werden kann.
** 230VAC oder 24VAC Netzspannung
Abmessungen
Spezifikationen Durchflusssensor
| Nenndurchfluss Qp: | 2,5 m³/h |
| Druckverlust bei Qp: | 100 mbar |
| Anlauf Volumenstrom: | 4 l/h |
| Kleinster Durchfluss Qi: | 10 l/h |
| Grösster Durchfluss Qmax: | 5 m³/h |
| Überlastwert: | 6,7 m³/h |
| Nenndruck PN: | 16 bar |
| Baulänge: | 130 mm |
| Anschlussgewinde: | 1 Zoll flachdichtendes Aussengewinde |
| Schutzklasse: | IP 65 |
| Gewicht: | 0,9 kg |
Technische Daten Rechenwerk F96Plus
EG-Baumusterprüfbescheinigung DE-10-MI004-PTB013
| Spannungsversorgung: | 3,6V DC A-Zelle (10 Jahre Lebensdauer) |
| Umgebungstemperatur bei Betrieb: | 5 ... 55°C |
| Schutzklasse: | IP54 |
| Standardschnittstelle: | 1 x integrierte optische ZVEI-Schnittstelle für die Verwendung mit Bluetooth Optokopf; 2 x Steckplätze für Module mit M-Bus, L-Bus, RS232, RS485, Impulsausgang, Impulseingang, kombiniertem Impulsein- und ausgang oder Analogausgang 4 - 20 mA |
| Displayanzeige: | LCD; 8 Ziffern und Sonderzeichen |
| Einheiten: | MWh / °C / m³ / m³/h |
| Angezeigte Werte: | Energie / Leistung / Volumen / Durchfluss / Temperatur und weitere |
| Temperaturbereich: | - Wärme: 5 ... 130°C (150°C Überlast)- Kälte: 5 ... 90°C- Wärme-/ Kälte: 5 ... 105°C |
| Temperaturdifferenz: | 3 ... 177 K |
| Messzyklus Temperatur: | Mit Netzteil: 2 s; mit Batterie A-Zelle: 16 s; mit Batterie D-Zelle: 4 s |
| Messgenauigkeit: | Klasse 2 |
| Mechanische Klasse: | M2 |
| Elektromagnetische Klasse: | E2 |
Technische Daten Temperaturfühler F96Plus
| Fühlerwiderstand: | Platin Pt500 |
| Type: | Kabelfühler DS 27,5 mm direktmessend, 2-Leiter. Ein freier Fühler für den Einbau in den Vorlauf, ein Fühler im Durchflusssensor installiert. |
