Funk-Wärmezähler F90U3 Qp3,5 DN25 260mm (OMS)
Funk-Wärmezähler F90U3 Qp3,5 DN25 260mm (OMS)
423,40 €
Nicht am Lager - Verfügbar in 20 Tagen, Lieferzeit 1-3 Tage
Produktinformationen "Funk-Wärmezähler F90U3 Qp3,5 DN25 260mm (OMS)"
Für Warmwasserspeicher und Sammelleitungen. Messprinzip: Ultraschall. Nenndurchfluss Qp: 3,5 m³/h. Anschlussgewinde: 1 1/4 Zoll flachdichtend. Nennweite / Baulänge: 25 mm / 260 mm.
Alle Leistungsmerkmale auf einen Blick
- Abnehmbares Rechenwerk mit 0,85 m Kabellänge und Wandhalter
- Rückfluss- und Lufterkennung
- Integrierte optische Schnittstelle
- Integriertes Funkmodul - interoperabel durch OMS Standard
- 230V AC Netzteil vor Ort nachrüstbar
- Beiliegender individueller AES-Funkschlüssel
- Auswechselbare Batterie
- Anschluss an 230V AC Netzspannung über optional erhältliches Netzteil möglich
- Einbaulage: horizontal oder vertikal
- Vorlauf / Rücklauf einstellbar
- Einheit der Energie MWh oder kWh einstellbar
- 15 Monats- und Halbmonatswerte über Anzeige auslesbar
- 24 Monats- und Halbmonatswerte über optische Schnittstelle oder M-Bus auslesbar
- Frei wählbarer Jahresstichtag
- Speicherung der Maximalwerte von Durchfluss und Leistung
- Messgenauigkeit: Klasse 2
- Schutzklasse: IP65
Zur Erfassung der Wärmeenergie der zentralen Warmwasserbereitung und in Sammel- und Hauptversorgungsleitungen der Wärmeversorgung.
Messprinzip: Ultraschall
Nenndurchfluss Qp: 3,5 m3/h
Anschlussgewinde: 1 1/4 Zoll flachdichtend
Nennweite / Baulänge: 25 mm / 260 mm
Auswechselbare Batterie
Der F90U3-Funk ist für eine optimale Energieausnutzung ausgelegt.
Deshalb hält die integrierte Batterie bis zu 10 Jahre, bevor sie endgültig entladen ist. Da Wärmezähler, die zu Abrechnungszwecken genutzt werden, bereits nach 6 Jahren erneuert werden müssen, braucht man in der Regel nicht über einen Batteriewechsel nachzudenken.
Es gibt jedoch auch Anwendungen, bei denen die Batterie stärker beansprucht wird, wie z.B. eine erhöhte Temperaturbelastung oder häufiges Auslesen. In diesen Fällen kann sich die Batterie schneller entladen, was in der Vergangenheit dazu führte, dass der komplette Zähler ausgetauscht werden musste.
Das ist dank der abnehmbaren Oberschale des Rechenwerks und der auswechselbaren Batterie nun nicht mehr nötig.
Integrierter Funk mit AES Verschlüsselung

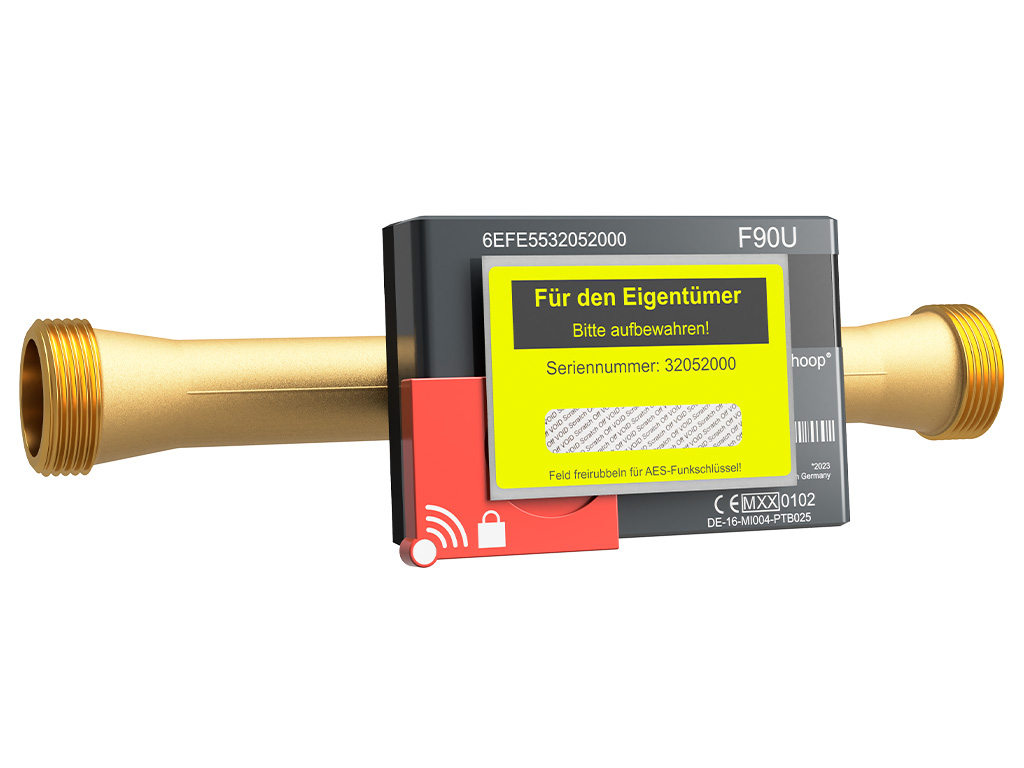

Jeder F90U3 Funk-Wärmezähler ist standardmäßig mit einem individuellen AES-Funkschlüssel (AES = "Advanced Encryption Standard") verschlüsselt. Dieser 32-stellige Schlüssel liegt jedem Zähler in Form eines gelben Etiketts bei. Dadurch wird gewährleistet, dass nur der Betreiber und Besitzer des Funkschlüssels die verschlüsselten Daten entschlüsseln kann. So bleiben Datenschutz und die Privatsphäre der Nutzer jederzeit gewahrt und ermöglichen eine rechtssichere Verbrauchserfassung nach aktueller Heizkostenverordnung.
F90U3 Funk-Wärmezähler Qp 3,5 - kostengünstig und exakt messen.
Vielseitig einsetzbar - Kompakt - Erweiterbar - Zuverlässig
Der F90U3 Funk-Wärmezähler – kompakt, robust, vielseitig einsetzbar
Der F90U3 Funk-Wärmezähler mit einem Nenndurchfluss von 3,5 m³/h eignet sich ideal zur präzisen Erfassung von Wärmeenergie in Heizungs- und Warmwasseranlagen. Typische Einsatzbereiche sind Mehrfamilienhäuser, zentrale Warmwasserbereitungen sowie Sammel- und Hauptleitungen mit mittleren Durchflussmengen. Dank der bewährten Ultraschalltechnologie arbeitet der Wärmezähler besonders präzise und verschleißfrei. Da keine beweglichen Teile mit dem Medium in Berührung kommen, werden Messfehler durch Ablagerungen oder Verschmutzungen auf ein Minimum reduziert. Durch seine kompakte Bauweise und die frei wählbare Einbaulage (vertikal oder horizontal) eignet sich der F90U3 hervorragend für Einbausituationen mit begrenztem Platzangebot.
Erweiterungsmöglichkeiten des Funk-Wärmezählers

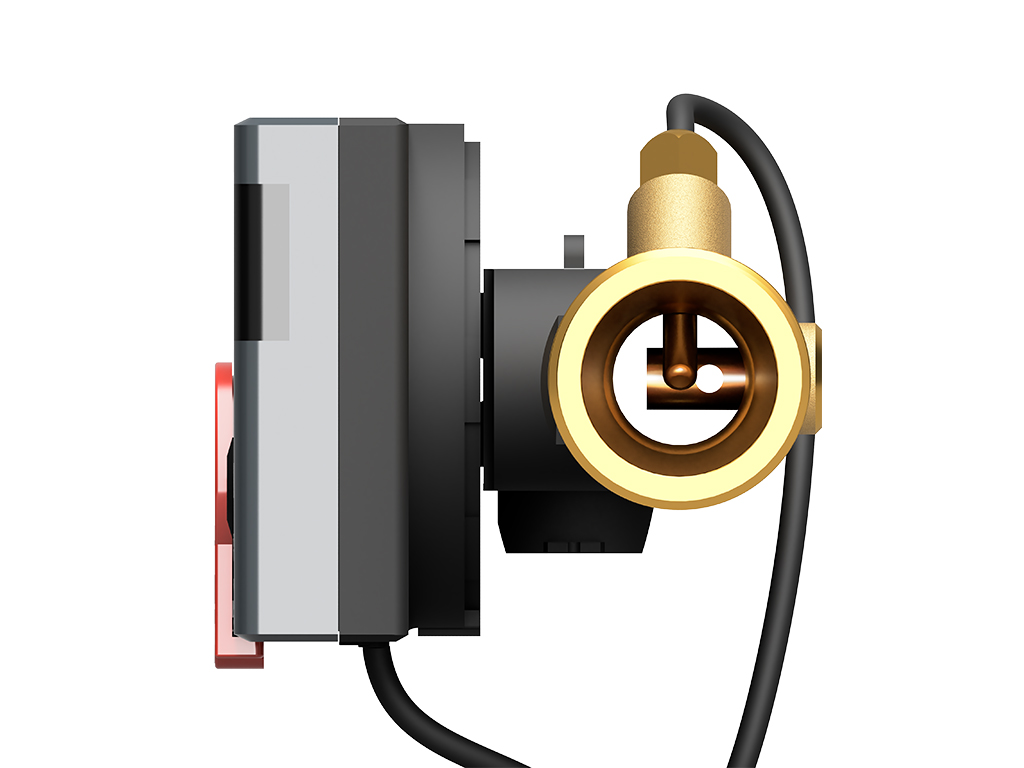

Der F90U3 mit integrierter Funkschnittstelle verfügt über ein abnehmbares Rechenwerk mit einem 0,85 m langen Verbindungskabel zum Durchflusssensor und einem integrierten Wandadapter. Das bedeutet, Sie können den Durchflusssensor ohne das Rechenwerk installieren und die Anzeige an einer besser zugänglichen Stelle an der Wand montieren. Das Rechenwerk kann ab Werk oder vor Ort nachträglich (Optokoppler erforderlich) mit 3 Impulseingängen und einem Spannungsnetzteil ausgestattet werden. Die im Lieferumfang enthaltene Batterie ist für eine Betriebsdauer von bis zu 10 Jahren ausgelegt und kann bei Bedarf gewechselt werden.
Alle F90 Wärme- und Kältezähler verfügen über eine integrierte optische Schnittstelle, über die der Zähler mit Hilfe der Software „Device Monitor“ und einem separat erhältlichen USB-Optokoppler konfiguriert und ausgelesen werden kann. Über dieses Zubehör lassen sich auch Verbrauchswerte der letzten 24 Monate auslesen. Über die Anzeige des Zählers stehen die Daten der zurückliegenden 15 Verbrauchsmonate zur Verfügung.
* wireless M-Bus auf der Frequenz 868 MHz; AES-Verschlüsselung nach OMS 3.0.2 oder 4.0.1
** 230V AC Netzspannung
Abmessungen
Spezifikationen F90U3
| Nenndurchfluss Qp: | 3,5 m3/h |
| Druckverlust bei Qp: | 200 mbar |
| Anlauf Volumenstrom: | 30 l/h |
| Dynamikbereich Qi/Qp: | 1 : 100 |
| Anschlussgewinde: | 1 1/4 Zoll flachdichtendes Aussengewinde |
| Leitungslänge Rechenwerk zu Volumenmessteil: | 0,85 m |
| Gewicht: | 1,3 kg |
Technische Daten Rechenwerk F90U3
EG-Baumusterprüfbescheinigung DE-16-MI004-PTB025
| Schutzklasse: | IP65 |
| Display: | LCD; 8 Ziffern und Sonderzeichen |
| Energieanzeige: | bis zu 3 Nachkommastellen |
| Einheiten: | MWh - kW - m³ - m³/h Optional: kWh - GJ - l - l/h - MW - MMBTU - Gcal |
| Schnittstellen: | Optische Infrarotschnittstelle und Funk (wireless M-Bus, OMS, 868 MHz) |
| Optionsmodule: | 3 Impulseingänge |
| Versorgungsspannung: | 3V Lithium-Metall-Batterie (auswechselbar) Optional: 230V AC Spannungsnetzteil mit Pufferbatterie oder 24V AC Spannungsnetzteil mit Pufferbatterie |
| Lebensdauer Batterie: | Bei eingeschränkter Anzahl an Funktelegrammen und ohne Impulsausgang ausgelegt für 10 Jahre; sonst 6 + 1 Jahre |
| Datenspeicher: | Festspeicher (EEPROM) |
| Stichtage: | frei wählbarer Jahresstichtag; 15 Monats- und Halbmonatswerte über Display; 24 Monats- und Halbmonatswerte über optische Schnittstelle oder M-Bus |
| Tarifregister: | 2 individuell einstellbare Tarifregister |
| Speicherung Maximalwerte: | Durchfluss und Leistung |
| Temperaturbereich: | 0...150°C (Wärme) |
| Umgebungstemperatur: | 5...55°C bei 95% rF |
| Temperaturdifferenz: | 3...100 K (Wärme) |
| Minimale Temperaturdifferenz: | > 0,05 K |
| Auflösung der Temperatur: | 0,01 K |
| Messzyklus Temperatur: | Dynamisch 2 und 60 Sekunden |
| Maße: | 75 x 110 x 34,5 mm (H x B x T) |
Technische Daten Temperaturfühler F90U3
| Fühlerart: | 2-Leiter, fest angeschlossen |
| Fühlerwiderstand: | Platin Pt1000, Klasse B |
| Durchmesser: | 5,0 mm |
| Kabellänge: | 1,5 m |
| Anschlussleitung: | Silikon, ungeschirmt |
| Schutzklasse: | IP65 |
Technische Daten Durchflusssensor F90U3
| Messverfahren: | Ultraschall |
| Metrologische Klasse: | Klasse 2 |
| Einbau: | Rücklauf (kalter Strang) oder Vorlauf (warmer Strang); einmalig konfigurierbar |
| Einbaulage: | horizontal oder vertikal |
| Schutzklasse: | IP65 |
| Wärmeträgermedium: | Wasser |
| Temperaturbereich: | 15...90°C (Wärme) |
| Nenndruck PN: | 16 bar |
